Comment bien faire une mise au point en astrophoto ?

La mise au point (ou MAP) est l’un des réglages les plus importants en astrophoto.

Si elle est mauvaise, votre photo sera floue.
Et si elle n’est pas parfaite, vos étoiles ne seront pas bien rondes.

Le problème c’est que faire une mise au point précise de nuit sur des étoiles…
C’est compliqué.

Dans cet article, on va voir ensemble comment bien faire une mise au point en astrophoto.

Que vous photographiez directement à l’APN…
Ou avec un télescope !

Juste avant, petit rappel sur le fonctionnement de la mise au point.

Mise au point : comment ça marche ?

On ne va pas rentrer ici dans les détails optiques complexes.
Mais juste voir grossièrement comment fonctionne la mise au point en astrophotographie.

Vous le savez, quand vous observez dans un télescope, la lumière parcourt une certaine distance entre les optiques avant d’arriver à votre œil.

Cette distance, on l’appelle longueur focale.
Et c’est elle qui va permettre d’agrandir plus ou moins l’objet que vous visez.

Lorsque la lumière parcourt votre télescope, elle va ainsi former une image agrandie de l’objet visé.

Et pour que cette image soit nette, elle doit se former au bon endroit.
C’est-à-dire là où se situe votre œil.

Afin que l’image se forme au bon endroit, on joue sur la distance entre la dernière optique (lentille ou miroir) et l’oculaire.

Sur la plupart des télescopes, cela se fait tout simplement en avançant ou reculant le porte-oculaire.
Pour rapprocher ou reculer l’oculaire de l’optique, jusqu’à obtenir une image nette.

Avec un APN, c’est le même principe.
Sauf qu’on rapproche ou éloigne la lentille (de l’objectif) du capteur.

Jusqu’à obtenir une image bien nette.

Voilà pour le principe.

Maintenant comment on fait concrètement pour avoir une image nette avec des tous petits points lumineux que sont les étoiles ?

Comment faire une mise au point en astrophoto ?

Si de jour on arrive facilement à faire une mise au point avec un APN…
C’est pas toujours évident de le faire de nuit sur des tous petits points lumineux.

Surtout lorsque l’on veut obtenir une mise au point vraiment précise pour avoir des étoiles bien nettes et bien rondes sur nos clichés.

On va donc voir ici deux méthodes pour faire une mise au point en astrophoto.

La première méthode est la plus simple à mettre en œuvre.
Mais elle est aussi un peu moins précise.

Mise au point sans accessoire

Pour cette première méthode, vous n’avez besoin de rien d’autre que votre setup d’astrophotographie.

Donc soit un APN avec un objectif.
Soit un APN avec un télescope.

L’idée ici, ça va être de faire une mise au point à l’œil.
Mais de manière plus précise que juste en regardant l’écran de votre APN pour essayer d’obtenir des étoiles bien rondes.

Pour ça, la première étape, c’est de viser une étoile bien brillante.

En effet, vous l’avez sans doute remarqué, plus les étoiles sont brillantes, plus elles sont grosses sur votre APN.

Et donc plus il est facile de les voir et de régler la mise au point.

Tandis qu’avec une étoile peu lumineuse, on la distingue à peine sur l’écran de l’APN.
Difficile donc dans ces conditions de faire une mise au point précise.

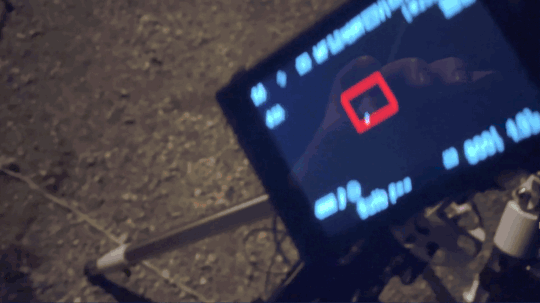

Ensuite, une fois que l’étoile brillante apparaît bien sur votre écran, on va tout simplement utiliser le zoom numérique de l’APN.

Vous positionnez le repère sur la zone dans laquelle se situe l’étoile sur votre écran.
Puis vous zoomez numériquement pour la faire grossir.

L’objectif, c’est de grossir le plus possible pour que votre étoile prenne le plus de place possible sur votre écran.

Une fois que vous avez l’étoile bien grosse sur votre capteur, vous pouvez effectuer votre mise au point.

Vous verrez que c’est déjà bien plus facile de voir si l’étoile est bien nette…
Et c’est donc également plus précis, car vous voyez mieux les changements de netteté pendant le réglage.

Comment savoir si la mise au point est bonne ?

Pour faire la mise au point, ce qu’on veut, c’est que l’étoile soit la plus nette et la plus piquée possible.
Elle doit donc être la plus petite possible sur votre écran lorsque vous effectuez votre mise au point.

Dès que vous voyez que le point lumineux recommence à grossir, il faut revenir un peu en arrière.
Tourner la molette dans l’autre sens.

Et choisir la position pour laquelle le point est le plus fin possible.

Une fois que c’est fait, vous pouvez (en fonction de votre matériel) bloquer la mise au point pour qu’elle ne bouge plus lorsque vous allez manipuler votre setup.

Cela évite que la mise au point se dérègle toute seule au cours de la soirée.

Cette méthode est simple, car elle ne nécessite rien d’autre que votre setup.
Cependant vous vous en doutez, elle n’est pas extrêmement précise.

Si vous voulez avoir une mise au point encore plus précise…
Il existe un accessoire dont vous avez peut-être déjà entendu parler : le masque de Bahtinov.

Mise au point avec un masque de Bahtinov

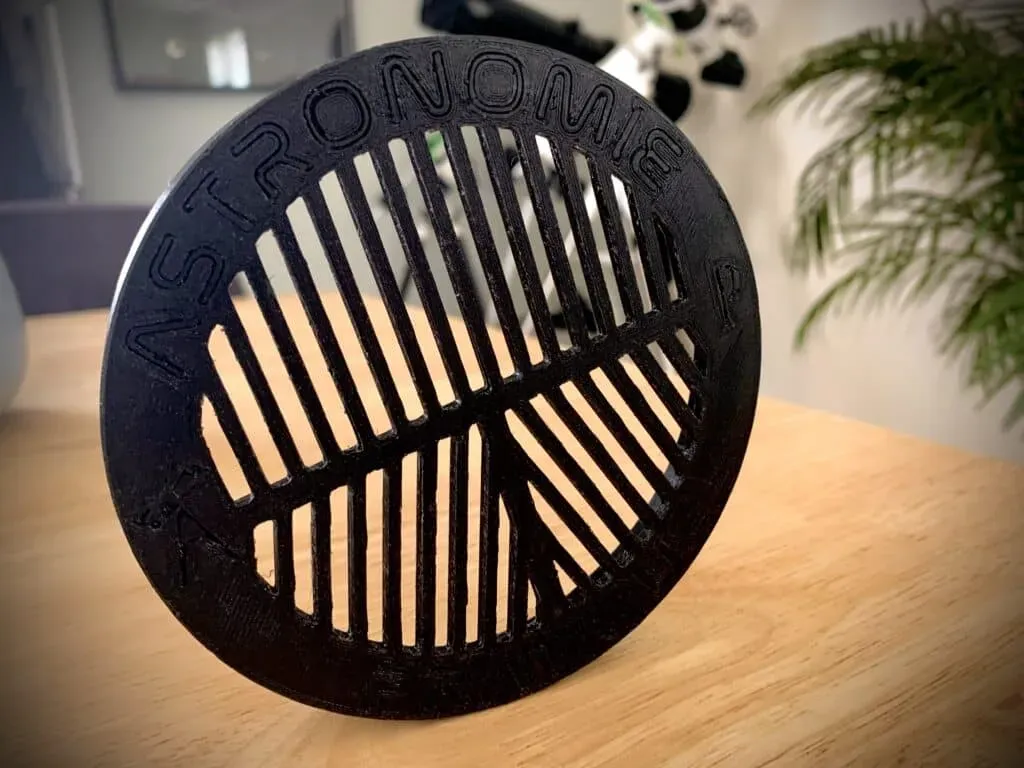

Le masque de Bahtinov est un petit accessoire (souvent en plastique) inventé spécifiquement pour faciliter la mise au point en astrophotographie.

Cet accessoire tire son nom de son inventeur, l’astronome amateur russe Pavel Bahtinov.

Il s’agit d’un petit cache de forme particulière qui vient se positionner juste à l’entrée du tube (ou sur l’objectif de votre APN).

(Il doit donc être adapté au diamètre de votre ouverture.)

Et c’est sa forme qui permet d’obtenir ce qu’on appelle une figure de diffraction, à l’aide de laquelle on va pouvoir effectuer une mise au point précise.

En effet, le masque est divisé en plusieurs zones (le plus souvent 3), constituée chacune d’une grille.

Chaque grille est orientée selon un angle différent.

Cette combinaison de grilles permet de produire une figure de diffraction caractéristique lorsque l’on pointe une étoile bien brillante.

La mise au point est bonne lorsqu’on obtient la figure suivante :

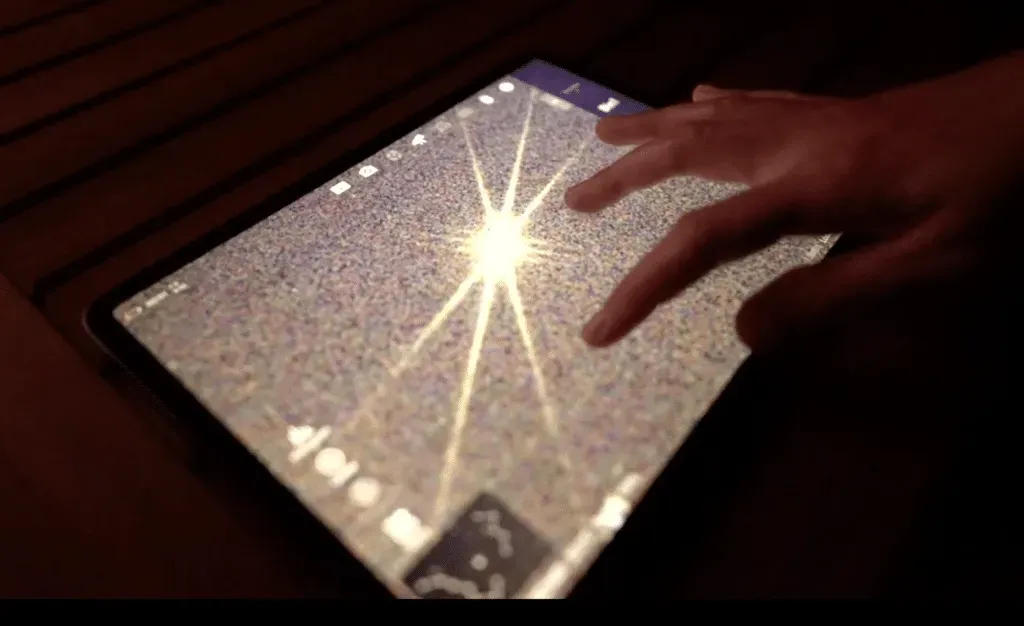

Mise au point masque de Bahtinov

Une sorte d’étoile à 6 branches.

Lorsque l’on modifie la mise au point, la barre centrale de la figure se déplace.
L’angle entre cette dernière et les barres latérales est alors modifié.

Comment utiliser un masque de Bahtinov ?

Pour l’utiliser, c’est tout simple, il suffit de le positionner sur votre tube (ou sur l’objectif).
Puis d’aller viser une étoile bien brillante, comme pour la première méthode.

Ensuite, il va falloir tourner votre molette de mise au point jusqu’à obtenir la bonne figure de diffraction.

Pour que la mise au point soit bonne, l’angle entre la branche centrale et les deux branches latérales doit être le même de chaque côté.

La figure doit être bien symétrique.

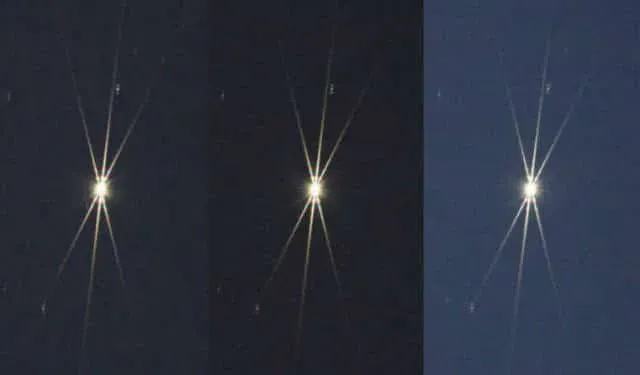

figure diffraction masque Bahtinov
La figure centrale est bien symétrique

Il suffit ensuite de bloquer la mise au point et de retirer le masque.
Et votre mise au point est faite !

Le masque de Bahtinov permet d’obtenir une mise au point bien plus précise que la méthode précédente.

C’est d’ailleurs avec cet accessoire que la plupart des astrophotographes effectuent leur mise au point.

Un masque de Bahtinov coûte généralement une vingtaine d’euros.

(Il est aussi possible d’en créer un en impression 3D.
Celui que nous utilisons a été réalisé par Vincent 🙂)

Cependant, en fonction de votre setup et de vos conditions de shooting…

Il arrive parfois que la mise au point avec un masque de Bahtinov ne soit pas suffisamment précise.

On peut alors utiliser dans ce cas un autre type d’accessoire bien plus précis…
Mais aussi bien plus cher…

Moteur de mise au point électronique

Il existe des petits boîtiers qui permettent de faire une mise au point très précise, que l’on appelle aussi auto-focusers.

Il s’agit de moteurs qui se fixent à la place d’une des molettes de mise au point sur votre télescope.
Et qui vont permettre de la faire tourner beaucoup plus finement que lorsque vous la manipulez à la main.

C’est également utile si votre molette de mise au point n’est pas très précise (c’est le cas sur certains modèles de télescopes)…

Car dans ce cas, même avec un masque de Bahtinov, il peut être compliqué d’obtenir une MAP précise.

L’auto-focuser permet aussi d’automatiser la mise au point.
Et de s’assurer qu’elle reste bonne pendant toute la durée de votre shooting.

Il est très précis, mais il a quand même deux inconvénients.

Le premier, c’est qu’il coûte cher.
S’agissant d’un boîtier électronique, le prix n’est évidemment pas le même qu’un masque de Bahtinov en plastique.

Et le second, c’est qu’il nécessite un ordinateur (ou boîtier type Asiair) pour fonctionner.

(Une fois installé, vous ne pourrez également plus faire de mise au point manuellement.)

Il existe plusieurs modèles de moteurs de mise au point, le plus connu étant l’EAF (Electronic Auto-Focuser) de la marque ZWO.

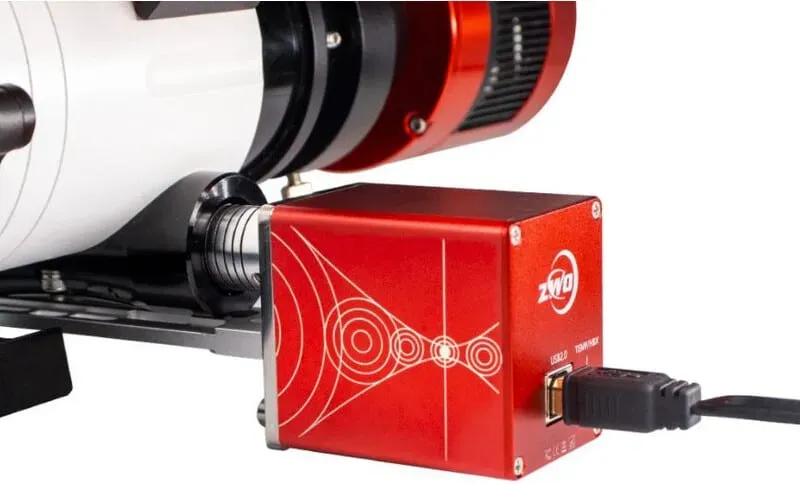

Moteur de mise au point EAF ZWO
Electronic AutoFocuser ZWO

Il faut compter quelques centaines d’euros pour en acquérir un.

Pour conclure

Nous avons fait le tour des différentes méthodes pour effectuer une bonne mise au point en astrophoto.

De la plus simple et abordable, à la plus précise.

Quelle que soit la méthode que vous choisissez…
Prenez bien le temps de réaliser une mise au point la plus précise possible.

C’est l’un des éléments les plus importants pour des photos réussies !

Si vous ne possédez pas encore de masque de Bahtinov, nous vous conseillons fortement d’en acheter un.

Ça ne coûte pas très cher et ça simplifie et améliore beaucoup la précision de votre MAP.
C’est donc un accessoire très utile à ajouter à votre setup sans devoir vous ruiner.

Et qui vous permettra d’obtenir des clichés encore plus beaux !

Et vous, vous la faites comment votre mise au point pour shooter ?
Racontez-nous tout ça dans les commentaires !

À très vite pour un prochain article 🙂

Gardez la tête dans les étoiles ✨
